一、液面波动为什么会影响液位测量？

在储罐、循环池、工艺容器和液体储存设施中，搅拌、循环、进料、泵送或气泡都会使液面产生持续波动。如果仪表直接读取波动液面的瞬时反射信号，显示值可能随液面起伏而变化，控制系统也可能出现不必要的频繁调节。对于低介电常数液体、液面波动明显或罐内空间有限的工况，项目人员需要同时考虑回波强度、液面扰动、内部结构和探头安装方向，而不能只根据罐体高度选择仪表。

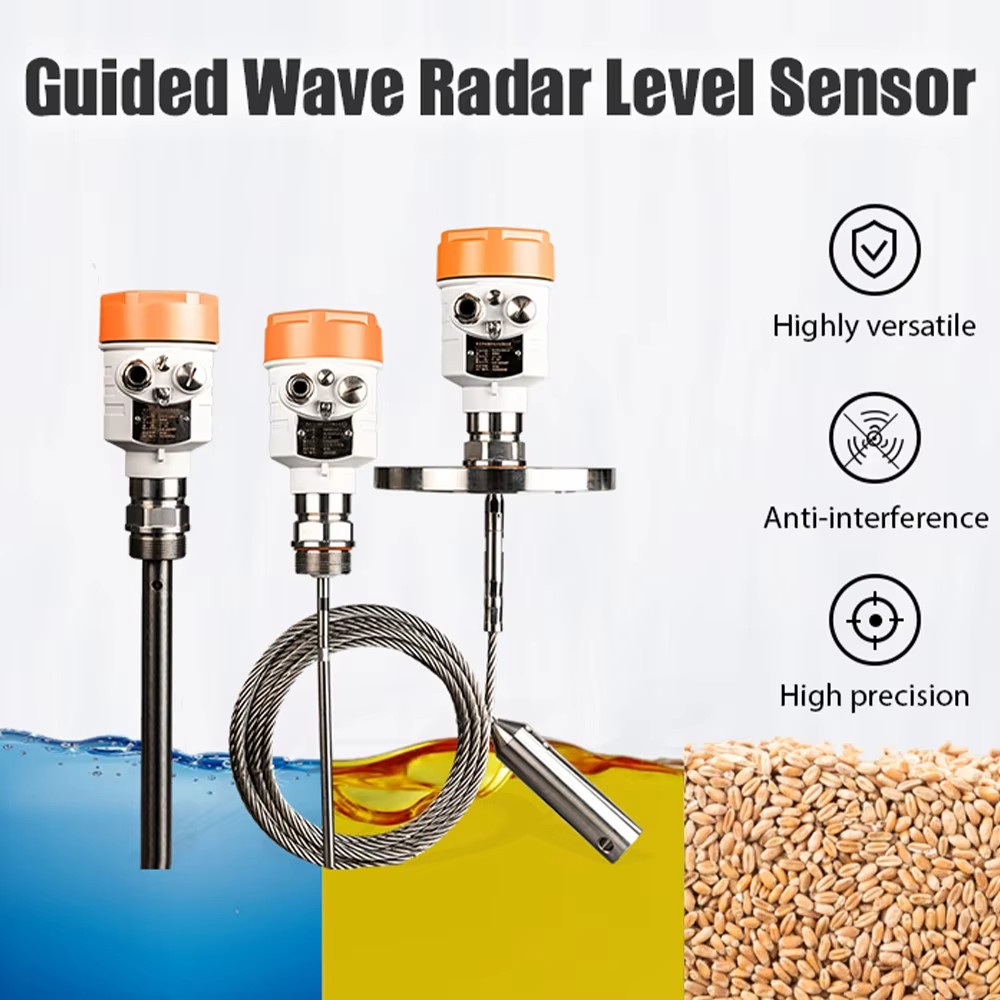

导波雷达通过缆绳或探杆引导高频微波脉冲传播。HCCK官方资料显示，脉冲沿导波缆或导波杆传播，遇到被测介质表面后因介电常数变化产生反射，发射脉冲与反射脉冲之间的时间间隔与介质距离成正比。仪表根据已知的空罐距离和回波时间计算液位。与完全自由传播的非接触测量不同，导波结构为微波提供了相对明确的传播路径，适合在需要约束测量区域的容器内使用。

二、HCDAR-56为什么适合表面波动液体？

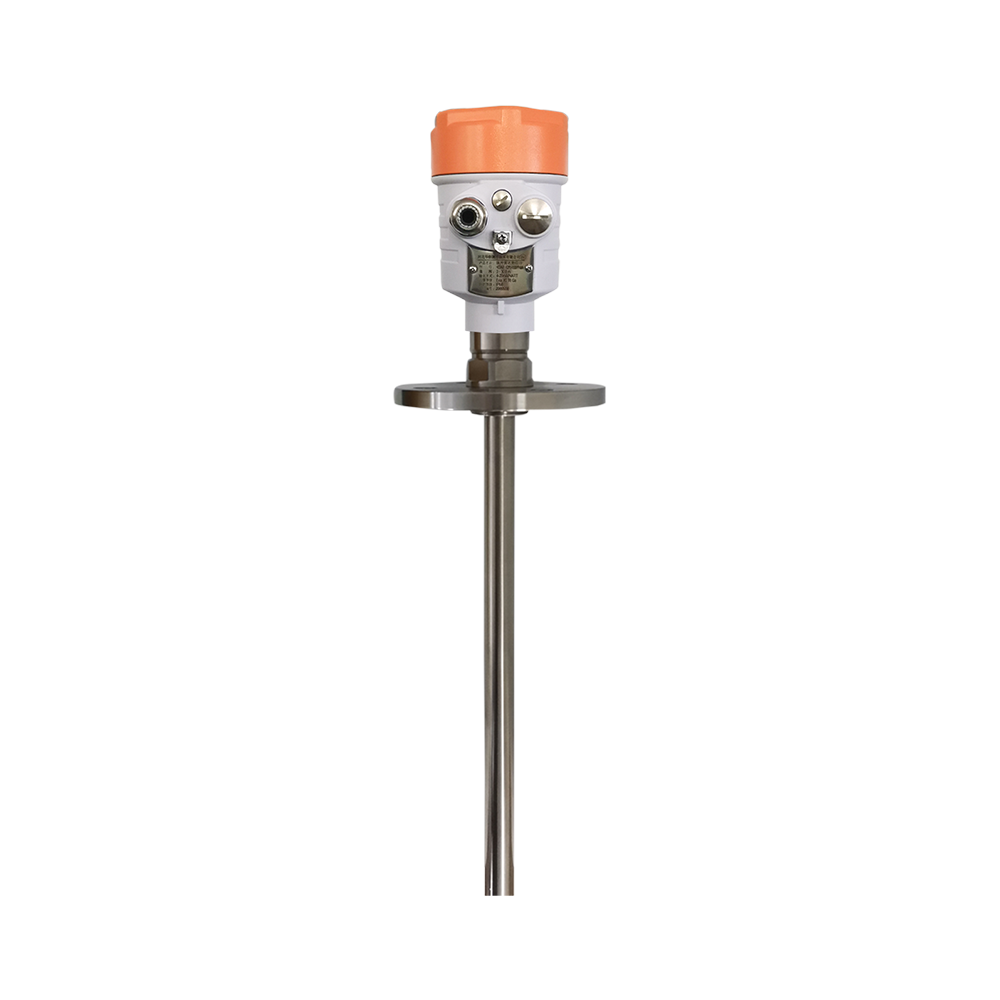

HCCK官方HCDAR-56产品页面将其描述为表面波动液体应用产品，并采用同轴式导波天线结构。官方应用说明指出，由于导波管的隔离作用，被测介质表面的波动在导波管内部受到减弱；同轴式结构还能够增强信号传输，适合测量介电常数较低的液体。这里的技术重点不是简单地“消除”液面波动，而是通过导波管和同轴结构对测量区域进行约束，减少外部波动对回波识别的影响。

选型时，应先确认液体是否存在明显波动、是否属于低介电常数介质、罐内是否有搅拌器或加热部件，以及探头长度和过程连接是否满足现场安装条件。HCCK官方导波雷达页面列出的输出方式包括两线制4–20mA@HART和四线制RS485@MODBUS，四线制供电可低至12VDC。具体输出、供电和探头配置应以对应型号的最新官方资料及项目要求为准，不能把一个型号的配置直接套用于其他型号。

三、导波雷达安装时需要重点检查什么？

安装前，应在整个测量范围内确认导波杆或导波缆不会接触罐内梯子、限位开关、加热设备、支架或其他内部障碍物，同时避免探杆或缆绳与进料流相交。HCCK官方安装要求还强调，最高料位不能进入测量盲区，仪表与罐壁应保持适当距离，缆或杆应尽可能与被测介质表面垂直。对于表面波动液体，探头位置尤其应避开进料口、强搅拌区域和容易形成气泡的位置。

调试时，需要输入空罐高度、满罐高度及相关应用参数，使仪表建立正确的零点和满量程关系。现场应分别观察静止液面、正常循环和最大波动状态下的输出变化，确认4mA和20mA对应的液位点与工艺要求一致。若最高液位接近盲区，不能只依靠软件调整解决，应重新核对探头长度、安装高度和有效量程。若导波杆或缆绳受到机械拉扯、碰撞或挂料，也应先排查安装和工艺条件，再判断是否为仪表故障。

总体而言，对于表面波动较大的液体，导波雷达的同轴结构可以通过约束微波传播区域和增强信号传输，为液位测量提供更明确的回波路径。HCCK HCDAR-56适合纳入此类工况的技术评估，但最终型号、探头形式、长度、过程连接、输出和供电方式，仍应根据介质特性、罐内结构和HCCK最新官方资料确认。
