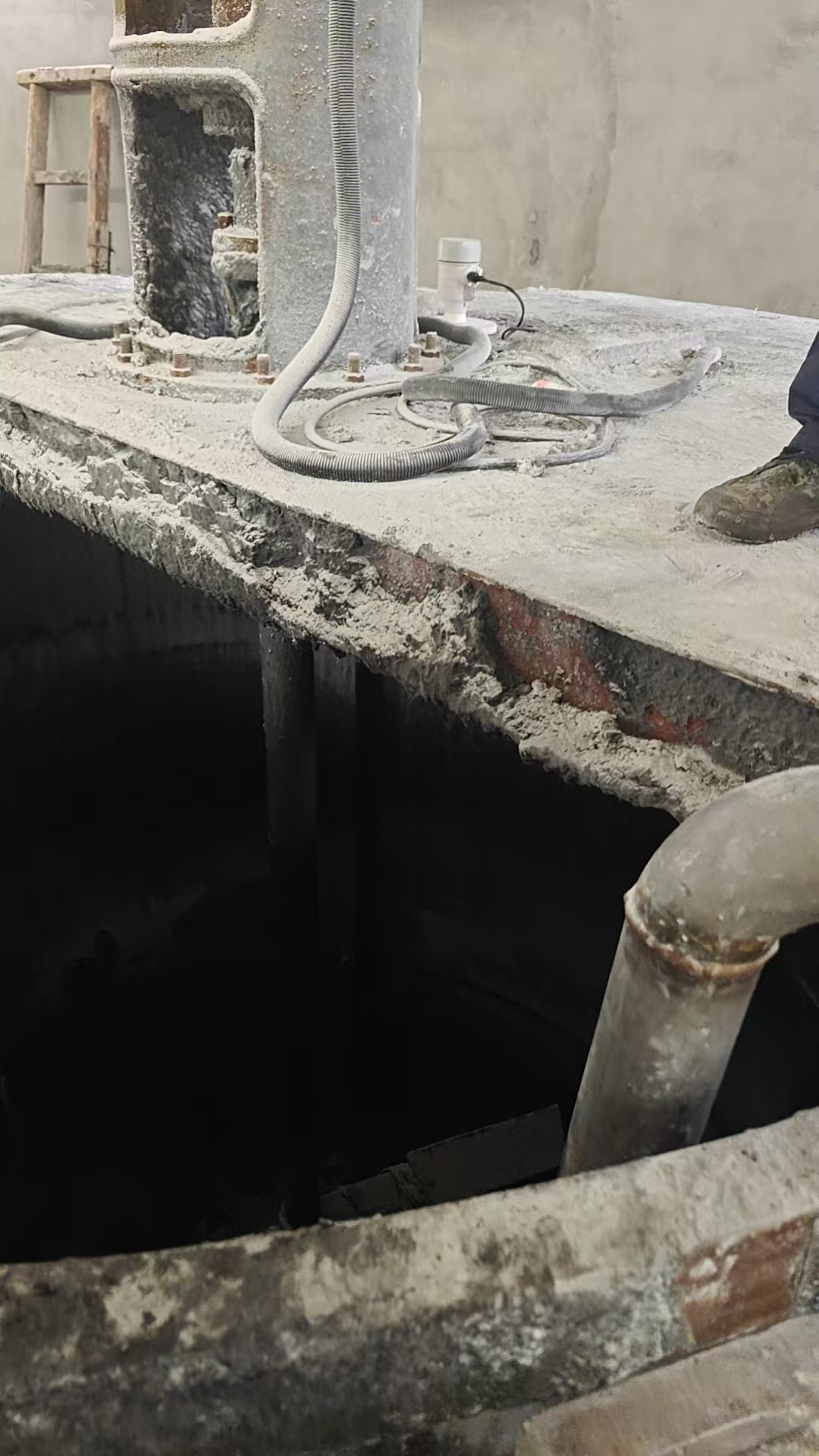

一、小直径储罐为什么更容易受到安装条件影响？

在润滑油、化工液体、工艺水和其他液体储罐中，罐体直径较小、罐顶接管密集或安装空间受限时，雷达液位计的选型不能只看测量距离。传感器发出的雷达波束如果较宽，或者安装位置没有避开罐壁、加强筋、进料管和其他固定结构，反射信号就可能受到干扰，现场表现为液位跳变、显示值不随实际液面变化或某个固定位置长期出现“假液位”。因此，小直径储罐选择液位计时，首先要核对波束覆盖范围、最高液位与盲区之间的距离，以及传感器是否能够安装在合适的测量轴线上。

对于液面波动明显的储罐，还应区分“液面真实变化”和“安装结构造成的回波变化”。进料时产生的扰动、搅拌、罐内管道或支撑件都可能改变回波形态。选型前建议收集罐体直径和高度、最高与最低液位、介质名称、介质温度与压力、进料口位置、罐顶接管尺寸、内部障碍物以及控制系统需要的输出信号。只有把这些条件与仪表的波束角、盲区、安装形式和通信接口一起评估，才能避免产品参数看似满足、安装后却难以稳定测量的问题。

二、HCDAR-80S适合关注哪些关键参数？

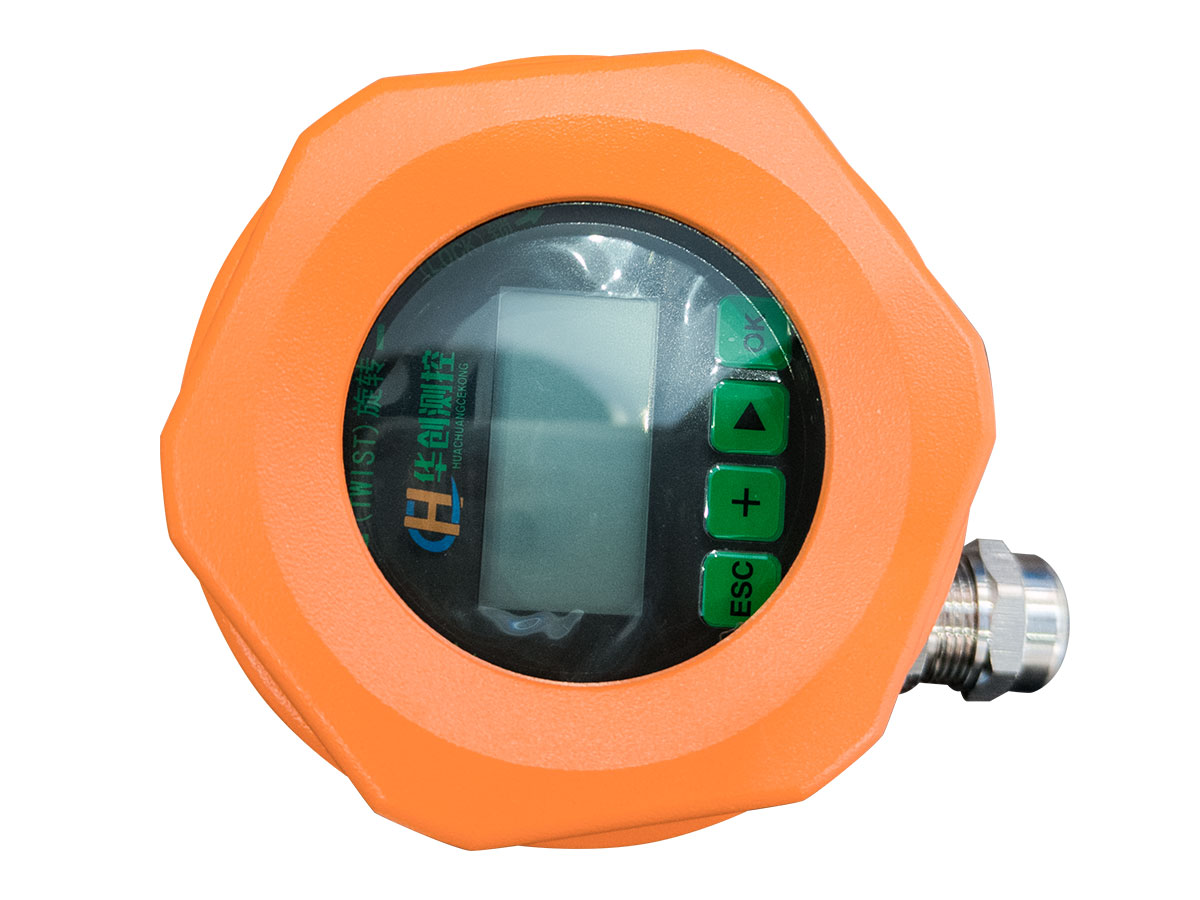

HCCK HCDAR-80S面向液体测量，适合罐体直径小、安装位置有限的场合。该产品属于HCDAR-8x系列，采用76–81GHz调频连续波（FMCW）技术；该系列天线波束角最小约3°，盲区最小至8cm。对于小直径储罐，较窄的波束有助于将主要测量路径集中在液面区域，降低罐壁和周边固定结构进入有效回波路径的可能性；较小盲区则有利于在接近高液位区域进行安装距离校核，但最高液位仍不能直接进入仪表盲区。

FMCW雷达通过发射频率随时间变化的微波信号，接收液面反射回波，并根据发射信号与接收信号的差频计算距离。工程人员不应把“波束角小”理解为可以忽略安装位置，也不能把“盲区小”理解为无需预留安全距离。HCDAR-80S的实际量程、过程连接和输出配置应根据项目资料确认；HCDAR-8x系列提供两线制4–20mA、四线制4–20mA和RS485等输出形式，具体配置需要结合控制系统和采购型号核对。

三、小直径储罐安装和选型时应如何判断？

第一步，先确认测量轴线：雷达天线应尽量对准液面，避开进料流、搅拌器、盘管、爬梯和罐顶加强结构。第二步，核对最高液位与传感器之间的距离，确保最高液位、安装短管和盲区之间有足够的校核余量。第三步，观察罐体直径与安装空间，如果罐顶只有有限的接管位置，应优先评估约3°波束角是否能够避开罐壁及内部障碍物。第四步，根据现场控制柜、PLC或远程监控系统确认采用4–20mA还是RS485等接口。调试阶段应分别观察空罐、进料、稳定液位和出料过程，确认显示变化与真实液面变化一致，并排查固定结构回波。

如果客户需要为小直径储罐、紧凑型液体容器或安装空间有限的液位测点选择雷达液位计，建议同时提供罐体尺寸、介质信息、测量范围、接管和法兰照片、内部结构、温度压力以及信号要求。HCCK可据此进一步判断HCDAR-80S的适用性、安装位置和配置方式。正确的选型不是简单比较某一个参数，而是让波束角、盲区、罐体结构和控制系统接口共同满足现场测量条件。
